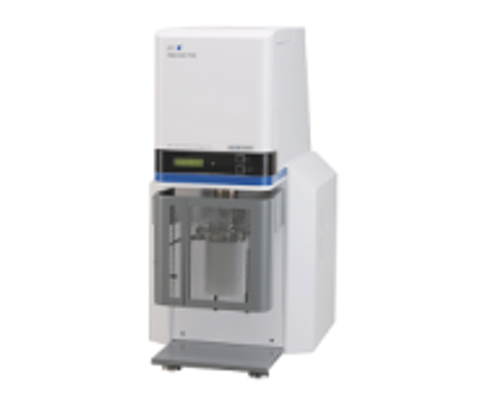

TMA-SS7000 熱機械分析儀

TMA/SS7000 熱機械分析儀詳細資料

■ 產品特色
  經由TMA獲得的材料特性資訊對於各式產品的設計及製程卻極為重要，舉凡電子晶片封裝、電路板、高分子材料、纖維染色到引擎的設計等，各種其尺寸會隨溫度而變化的產品，TMA都是不可或缺的重要儀器。
*TMA主要應用
  CTE問題：尺寸安定性、複合材料、電路板剝離、封裝、材質曲翹
  軟化問題：熱塑性材料，錫鉛合金材料
  收縮問題：包裝材料、薄膜、纖維
  剝離時間、爆板時間：PCB板
  *廣泛的應用範圍
  TMA的施力範圍從0.01mN 至 5.8N，能提供極廣的樣品種類分析，當然包括須施加較大力量的軟化點測試，從單一纖維質到高密度複合材質皆可適用。對於加溫過程尺寸變化非常高的樣品， 如纖維或薄膜等可以提供±5000 &mum的位移範圍，讓儀器足以在尺寸變化極大的情況下進行連續性的監測與應用分析。
  TMA 可以測得以下各項數據：

■ 基本規格

  Temperature Range：-170 to 600℃
  Sample Cylinder：quartz, Metal
  Probe：Quartz Expansion Probe
  Quartz Penetration Probe
  Quartz Cone Probe
  Quartz Tension Probe
  Quartz Bending Probe
  Metal Tension Probe
  Volume Expansion Accessory
  Probe supporting method：Cantilever
  Measurement range：+/- 5mm
  RMS noise / sensitivity：0.005 um / 0.01 um
  Load range / Resolution：+/- 5.8 N / 9.8 uN
  Scanning rates：0.01 to 100℃/min
  Maximum sample dimensions：Expansion, Penetration : 10 (Ø) x 25 (L) mm
  Tension : 5(W) x 1(T) x 25(L) mm
  Sample length：Automated measurement
  Atmosphere：Air, Inert gas, Vacuum (to 1.3Pa), Swelling measurement, Humidity control measurement
  Stress Control Mode：
  Constant：+/- 5.8N
  Constant rate loading：9.8 x 10^-2 to 9.8 x10⁶ mN/min
  Sinusoidal loading：0.001 to 1Hz
  Combination：Maximum 40 steps
  Strain Control Mode：
  Constant：+/- 5000um
  Constant rate strain loading：0.01 to 10⁶ um/min
  Sinusoidal strain Control：0.001 to 1Hz
  Combination：Maximum 40 steps
  Gas purge control：Gas Controller, Mass Flow Controller
  Cooling unit：LN₂ Dewar Vessel, Auto LN₂ Gas Cooling Unit, Electrical Cooling Unit, Auto air Cooling Unit
  Dimensions：390 (W) x 550 (D) x 740 (H) mm
